Автор Тема: Болотоход Remix59-001  (Прочитано 351795 раз)

0 Пользователей и 9 Гостей просматривают эту тему.

Оффлайн remix59

  • Moderator
  • Member
  • *****
  • Сообщений: 2115
  • Имя: Алексей
  • Откуда: Пермь
Болотоход Remix59-001
« Ответ #2175 : Август 20, 2019, 20:17:56 »
И более детальные фото испытуемого:













Разрушения сварного шва нет, порыва металла возле шва нет,
Трещин нет.
Передняя кромка конечно пострадала, а сам винт плавно деформирован, особенно одна лопасть принявшая основной удар,
это видно по ее передней кромке.
Думаю для такого размера винта из Ст3 толщина в 3 мм. и шов с катетами в 10-12 мм. почти оптимальна.
Если и увеличивать толщину лопасти, то только до 4 мм. иначе будет рвать возле сварного шва.
В любом случае винт получился крепче прототипа из алюминия, результаты считаю положительными.
Можно делать.  :drinks:

Оффлайн polk

  • Member
  • *****
  • Сообщений: 752
  • Жизнь, это дорога
  • Имя: Фёдор
  • Откуда: Тольятти
Болотоход Remix59-001
« Ответ #2176 : Август 20, 2019, 22:07:45 »
Прекрасная работа!
Как всегда она за собой потянет доработку по стойкости.
В автомобилестроении все сравнивают ВАЗ именно с BMM и Mersedes и никогда с ЗАЗ или ТАТА. Поэтому сразу нужно настраиваться к стойкости "рельса"

P.S. Ст3 не идеальная, но рабочий металл для винтов.
« Последнее редактирование: Август 21, 2019, 06:36:27 от remix59 »

Оффлайн remix59

  • Moderator
  • Member
  • *****
  • Сообщений: 2115
  • Имя: Алексей
  • Откуда: Пермь
Болотоход Remix59-001
« Ответ #2177 : Август 21, 2019, 06:35:35 »
polk, Ну, прочность алюминия уже позади.  :smile:
Винт из нерж. еще впереди.  :ok:
Со Ст3. нужно оптимизировать с помощью толщины прочность лопасти на разрыв в корне и возможность легкой деформации
на концах. Чтоб наружная часть винта могла сминаться а внутренняя сохраняла геометрию.  Вот задача для изготовителя винтов из мягкой стали.

По поводу неубиваемости, видел я и в руках держал порванные пополам и гнутые винты из нержавейки.  :pardon:

Оффлайн АЛ Ш

  • Member
  • ***
  • Сообщений: 132
  • Имя: Александр
  • Откуда: г.Пермь
Болотоход Remix59-001
« Ответ #2178 : Август 21, 2019, 10:56:04 »
Я не только видел, но и испытал отрыв лопасти отлитый из якобы ВНС винт
со слов продавана этого винта было сказано: *можешь зажать его в тисах и йопнуть кувалдой, ничего не случится.... )))))))))))))*
однако и без тисов отлетела

Оффлайн remix59

  • Moderator
  • Member
  • *****
  • Сообщений: 2115
  • Имя: Алексей
  • Откуда: Пермь
Болотоход Remix59-001
« Ответ #2179 : Август 30, 2019, 07:00:10 »
Я не только видел, но и испытал отрыв лопасти отлитый из якобы ВНС винт
со слов продавана этого винта было сказано: *можешь зажать его в тисах и йопнуть кувалдой, ничего не случится.... )))))))))))))*
однако и без тисов отлетела
Если сравнить место слома и место изгиба на моем, то видно, что они почти совпадают.
Вот где самое напряжение.

У меня полтора центнера- 90% деталей готово. Приступаю к сборке очередных комплектов. С винтами пока пауза.

Оффлайн remix59

  • Moderator
  • Member
  • *****
  • Сообщений: 2115
  • Имя: Алексей
  • Откуда: Пермь
Болотоход Remix59-001
« Ответ #2180 : Август 30, 2019, 18:46:26 »
Под конец лета готовлю еще комплекты.
Начал сборку. Сегодня сделал румпели, кронштейны румпелей, натяжители и начал
сварку подвесных.



Буду выкладывать, как продвигается сборка для тех, кто ждет.   :ok:

Оффлайн remix59

  • Moderator
  • Member
  • *****
  • Сообщений: 2115
  • Имя: Алексей
  • Откуда: Пермь
Болотоход Remix59-001
« Ответ #2181 : Сентябрь 01, 2019, 07:08:02 »
Вчера продолжил сборку, подвесные готовы.



Осталось почистить, откалибровать отверстия и резьбы, накрутить метизов.
Дальше коробки.

Оффлайн remix59

  • Moderator
  • Member
  • *****
  • Сообщений: 2115
  • Имя: Алексей
  • Откуда: Пермь
Болотоход Remix59-001
« Ответ #2182 : Сентябрь 01, 2019, 15:37:21 »
Еще поработал, от фрезеровал шпоночные пазы на валах.
Теперь вся станочная обработка закончена. Завтра пойду варить дальше.


Оффлайн Васильев

  • Member
  • ***
  • Сообщений: 101
  • Имя: Николай
  • Откуда: Краснодар
Болотоход Remix59-001
« Ответ #2183 : Сентябрь 01, 2019, 22:02:31 »
подвесные готовы.
    Не рассмотрел на фото.... втулки какие будут на горизонтальной оси и вертикальной ??? В смысле из какого материала ???

Оффлайн remix59

  • Moderator
  • Member
  • *****
  • Сообщений: 2115
  • Имя: Алексей
  • Откуда: Пермь
Болотоход Remix59-001
« Ответ #2184 : Сентябрь 02, 2019, 07:05:54 »
Нет там втулок. Оси простые: отверстие- болт. Зазор 0,5 мм. консистентная смазка "Литол"-24 при сборке.
Болты усиленные, автомобильные М12х1,25, гайки с капроновой контровкой. По торцам шайбы Ст3. сменные для компенсации износа.
Зачем там втулки??? Сколько там об. /мин.???
Если только упростить изготовление. Проще приварить кусок трубы и вставить точеные втулки из мягкого материала, чем сверлить
на пять штук пол метра отверстий в кругляке из Ст45.
Да и нет ничего надежнее дверного навеса, десять лет пользуешься, смазываешь раз в год.
Через десть лет просядет, шайбы подставил и еще на десять лет.  :pardon:
« Последнее редактирование: Сентябрь 02, 2019, 08:50:31 от remix59 »

Оффлайн Антоха

  • Member
  • **
  • Сообщений: 60
  • Имя: Антон
  • Откуда: Приморский край
Болотоход Remix59-001
« Ответ #2185 : Сентябрь 02, 2019, 07:57:00 »
Один за мной, напоминаю  :biggrin:
« Последнее редактирование: Сентябрь 02, 2019, 08:43:58 от remix59 »

Оффлайн remix59

  • Moderator
  • Member
  • *****
  • Сообщений: 2115
  • Имя: Алексей
  • Откуда: Пермь
Болотоход Remix59-001
« Ответ #2186 : Сентябрь 02, 2019, 08:44:26 »
Один за мной, напоминаю  :biggrin:

Я не злопамятный- я записываю. (шутка)  :smile:
Пойду паять дальше.  :ok:

Оффлайн remix59

  • Moderator
  • Member
  • *****
  • Сообщений: 2115
  • Имя: Алексей
  • Откуда: Пермь
Болотоход Remix59-001
« Ответ #2187 : Сентябрь 02, 2019, 19:32:01 »
Подготовил под сборку все детали подвесных. Убрал пока чтоб не мешались.

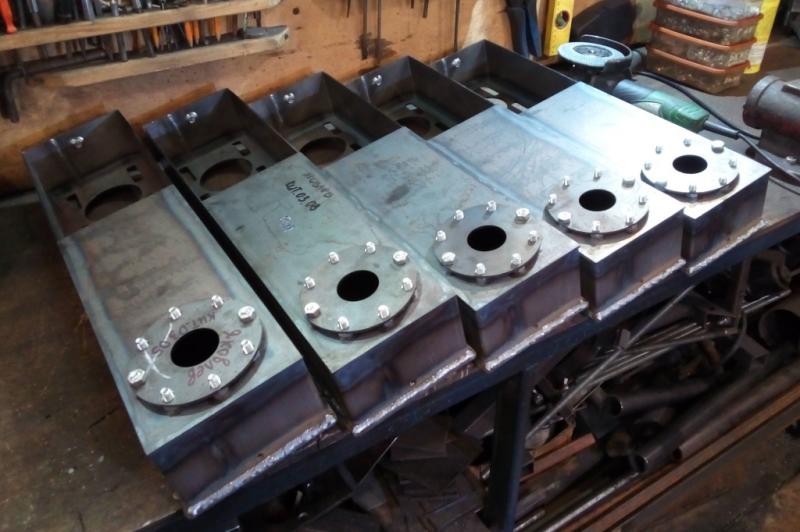

Спаял коробки со всеми гайками и шпильками.  :wacko2:



Завтра займусь дейдвудами, крышками, растяжками. В общем всем чего успею или на что сил хватит.  :smile:

Оффлайн Васильев

  • Member
  • ***
  • Сообщений: 101
  • Имя: Николай
  • Откуда: Краснодар
Болотоход Remix59-001
« Ответ #2188 : Сентябрь 02, 2019, 21:28:45 »
Да и нет ничего надежнее дверного навеса, десять лет пользуешься, смазываешь раз в год.
   Современные дверные навесы - со втулками из полимера....Это чтобы не смазывать раз в год. А просто пользоваться.
   Советую - ставьте втулки из капролона - и не нужно ни смазки , ни разборки каждый год ... На весь срок эксплуатации.....

Оффлайн remix59

  • Moderator
  • Member
  • *****
  • Сообщений: 2115
  • Имя: Алексей
  • Откуда: Пермь
Болотоход Remix59-001
« Ответ #2189 : Сентябрь 03, 2019, 07:48:12 »
На весь срок эксплуатации.....
Вы никогда не имели ВАЗ классику? У меня была "Копейка". Так вот там маятник как раз на таких втулках. Доставал регулярно.
Раз в пол года приходилось снимать и менять разбитые втулки. Позже появились на подшипниках, так они ржавели и клинили.
Только металл с металлом ходит много лет и без проблем, испытано на узлах перелома двухзвенных вездеходов (переломок),
коих я построил не три и не пять а больше. Есть в разделе "Переломки" и на этом форуме. Можно глянуть.  :smile:
Трудоемкость увеличится, количество деталей и себестоимость то же. На счет надежности сомнительно.  :pardon:
 А за совет спасибо.  :ok:
