Вальцы для гибки конусов.

[баламут36]

Сподобился замутить вальцы, трубы на 120мм как водится под рукой не оказалось, хотя можно было у соседа от забора отпилить, но последствия и всё такое..... Пошёл по наименьшему сопротивлению: "Звонок другу" и всё нашлось, правда оч. оригинальное, но всё же! Это "град", вернее что называлось таковым.

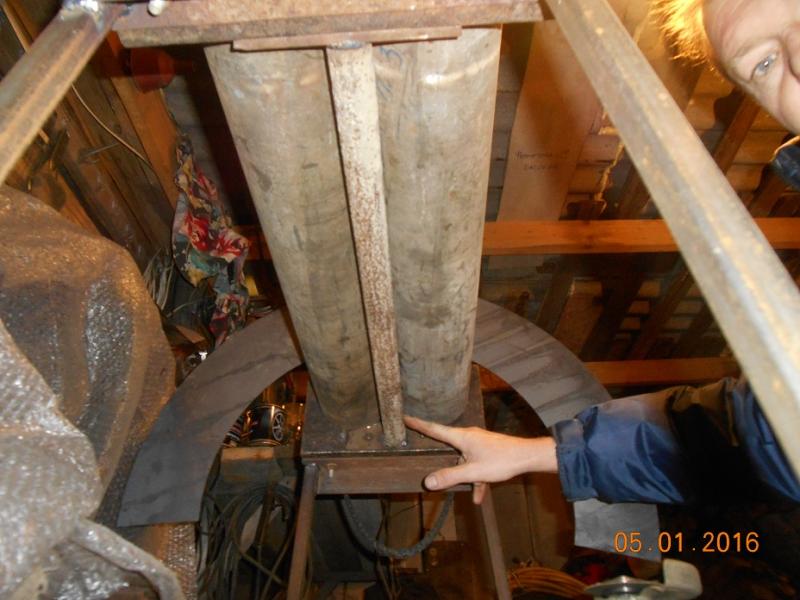

Нарезал труб, размером около 700мм две штуки. Верхнюю прижимную трубу, сделал из водопроводной, радиус около 80мм.

[баламут36]

Валов на 25мм и метровой длинны нашёл один, пришлось резать его на шесть частей, и стыковать трубой! Блины внутрь трубы, можно было и в токарке заказать, но лучше день потерять и за час долететь, у швеллера средняя перегородка толстая, нарезал болгарином заготовок, насверлил отверстий, штангеном нарисовал радиус, вкрутил болик в заготовку и зажал в дрель (дрель в тиски) И таким не хитрым способом отцентровал пятаки, потом коронкой на 25 высверлил в пятаках отвестия!

[баламут36]

На каждый вал, одел по пятаку, выровнял по центру и обварил! Вал опускаем в трубу, снизу накидываем ещё пятак для центровки, а сверху засыпаем цементным раствором, но не до горлышка, всё хорошо трамбуем, вибрируем, трясём, материмся и т.д. Когда надоело, место, что до верха не засыпали раствором (мм15 где то) закидываем пятак, вбиваем его в глубь ровняем штангенциркулем и прихватываем на сварку, с обратной стороны та же процедура! Я вал зажимал струбцинами, а то пока трамбуешь он убежит от нужных размеров! Потом всё это добро сохнет пару тройку дней и можно обваривать внутренние пятаки ТОЛЬКО МОМЕНТ, ВАРИТЬ НЕ СПЛОШНЫМ ШВОМ, ОСТАВЛЯЕМ ПРОМЕЖУТКИ ДЛЯ ИСПАРЕНИЯ ВЛАГИ И последний этап, внешние пятаки ввариваем! Вот в принципе валы готовы!

[баламут36]

Приобрёл в магазине подшипники с крышками и всё это добро присоседил на швеллер!

[Yukko]

Сашок, а с токаркой не было бы такой еботни. А проще было бы найти готовые ролики от транспортера на каком-нибудь производстве ЖБИ или элеваторе.

[баламут36]

Сашок, а с токаркой не было бы такой еботни. А проще было бы найти готовые ролики от транспортера на каком-нибудь производстве ЖБИ или элеваторе.

А если бы у бабушки был ... ну дальше знаешь!

[баламут36]

Снизу отрезки швеллеров соединены трубой, прикручены к трубе (вдруг разбирать придётся)! Пришла идея, на эту трубу сделать опору, что бы конус не уползал!

[баламут36]

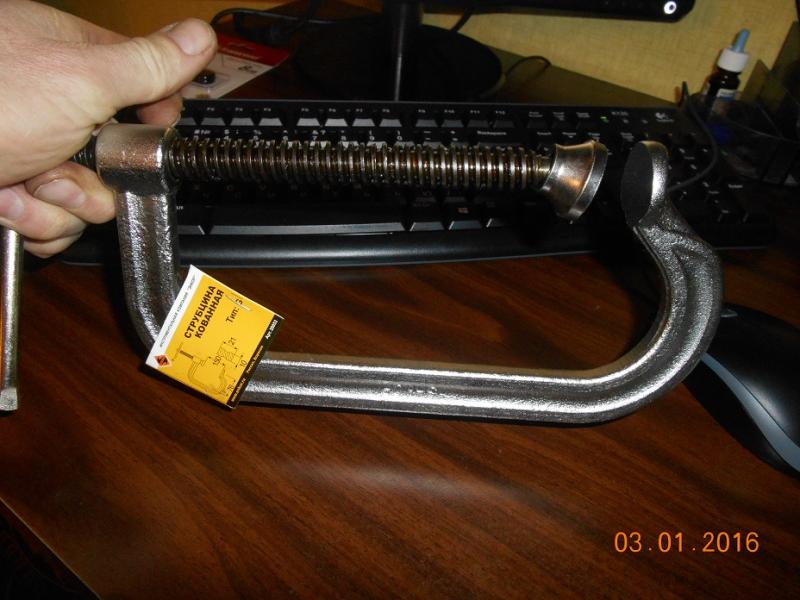

А дальше началась заморочка, придумать узел прижима! Купил две кованных струбцины, сгодится гайка и винт!

[Yukko]

баламут36,  Надо делать чтобы этот упор мог двигаться вверх-вниз когда верхний вал поднимаешь-опускаешь.

[баламут36]

Вот вроде и всё!

[баламут36]

баламут36,  Надо делать чтобы этот упор мог двигаться вверх-вниз когда верхний вал поднимаешь-опускаешь.

Подпружинить и пусть упирается в верхний валок!

[баламут36]

Привод цепной ещё не доделал, в раздумьях, то ли ручной, то ли двигатель! Хорошие болты из шаровых опор!

[romaxxx]

Привет. Красивенько все, вот еслиб еще один конец верхнего вала совсем отпускался, цены б станку небыло
Сталкнулся с таким вопросом сам, очччень нужна свобода одного конца верхнего вала!

[Yukko]

баламут36, Делай ручной привод - безопаснее.
Хорошие болты из шаровых опор!   А я думал что за шарики?

[баламут36]

Привет. Красивенько все, вот еслиб еще один конец верхнего вала совсем отпускался, цены б станку небыло
Сталкнулся с таким вопросом сам, очччень нужна свобода одного конца верхнего вала!

Тоже думал на эту тему, есть идеи кое какие. Только вальцы нужно делать хотя бы метра полтора, вот это тема будет!
