Винт незацепляйка на гибридный мотор.

[polk]

Если есть замечания, выслушаю

При Вашей активности и возможности, я бы попробовал разные варианты, в том числе и предложенный КРЕПОСТЬ
Это не глобальное изменение мировоззрения, это просто построение.
У меня с этим сложнее:

-Во первых: я это делаю когда выгорает время.
-Во вторых: готовый винт или винты отправляю разным людям для испытаний, на это уходят месяцы... при этом ни кто ни кому ничего не обязан

-В третьих: если и получу результат, то он субъективный и зависит от человека и мотора на который был установлен винт.

Предыдущие винты, которые я отправил в прошлом году, черные и серые, я до сих пор не получил результата с которым можно было продолжить работу...

Ваших мы так и не увидели.

Вот и ответ на Ваш вопрос.
Я не могу показать свои винты, так как я их не катаю, а у Вас всё в руках
Если интересно, то я нарисую, как просто сделать горку для такого построения.

PS так же уже сделал два планетарных реверс редуктора для моторов 35 л/с, прошел почти год, а результата пока не видел...

[Пенсионерщик]

polk, Страна наша огромна, но народ не очень богат. Наверно по этому активность ни какая. В пиндостане народ как только не изгаляется. За бугром всё не так, чё на них равняться.

Если интересно, то я нарисую, как просто сделать горку для такого построения.

За желание помочь спасибо, от помощи чё отказываться
А горка у меня уже в процессе. Эта горка для композитов. Для железа не планирую, затратная это затея. На пенсию не разбежаться
Железячных винтов понаделал гору, а дельных из них на руке пальцев хватит.

[polk]

За желание помочь спасибо, от помощи чё отказываться

Можете построить данную горку подручными вещами, у Вас это здорово получается  . Я это делаю более затратно

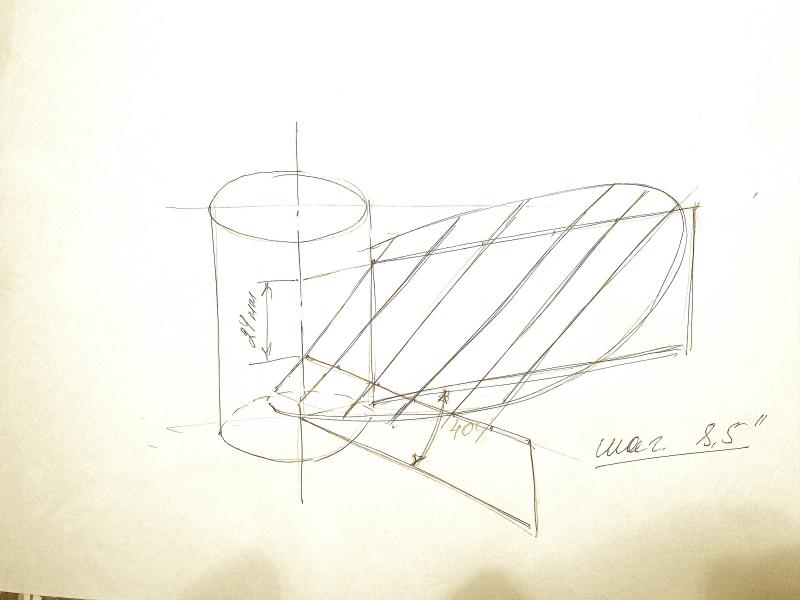

На рисунке я показал как построить поверхность для лопасти с шагом 8,5", хотя можно и под любую.

Берем и рисуем угол 40 град из центра втулки, рисуем его на горизонтальной поверхности. Из центра ставим вертикальную полоску размером, например 30-40 мм и диаметром предполагаемого винта. А под углом 40 градусов ставим так же вертикальную полоску на 24 мм выше первой и на диаметр примерно 1,5 диаметра  винта ( в нашем случае шаг 8,5" = 25,4х8,25=215,9 мм, примерно 216 мм. 40 градусов это как раз 24 мм по горке) И осталось на эти две вертикальные полоски распределяем прямые линии перпендикулярные первой полоске 30-40 мм, она является линией крутки.
На образовавшиеся поверхности выкраиваем лопасть.



Это не займет много времени и ресурсов, и получите поверхность приближенную обмерам SPS винта...

[Пенсионерщик]

polk, Спасибо, тоже имет место быть

[Пенсионерщик]

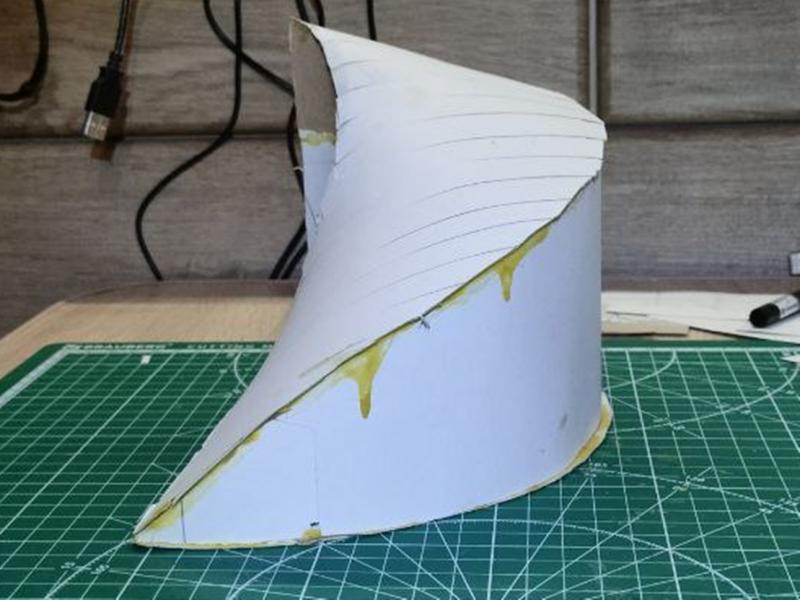

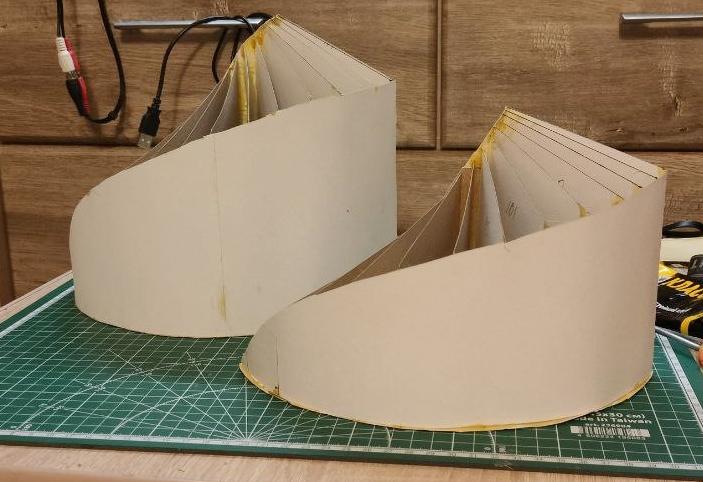

Вот мои горки переменного шага после сборки, работы ещё очень много

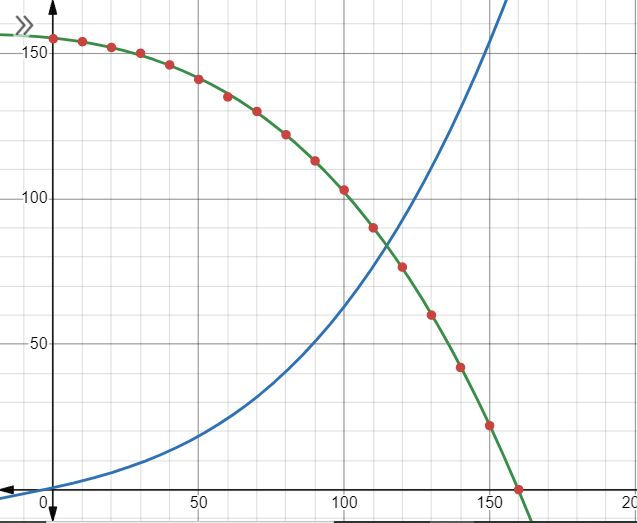

Шаг горок по синему графику, по зелёному профиль горок. Разница между ними в откидке. У одной 17, у другой чуть больше 20 градусов, на пробу

[Пенсионерщик]

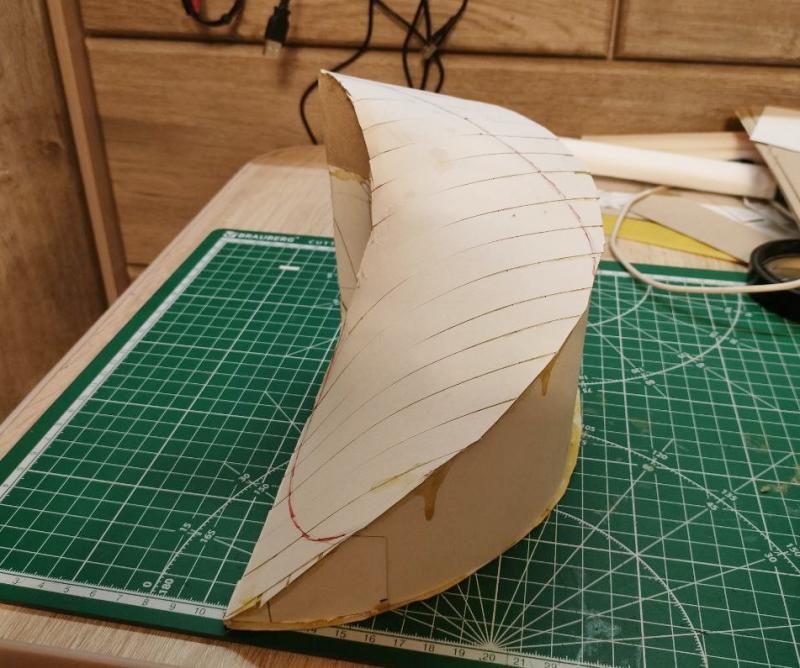

Вот такая горка вышла. Из пластилина такую не слепить. Красотень



Сдобрю эпоксидкой и до тепла отложу. Спасибо всем, на этом пока всё

[remix59]

Вот, есть похожая фигура:

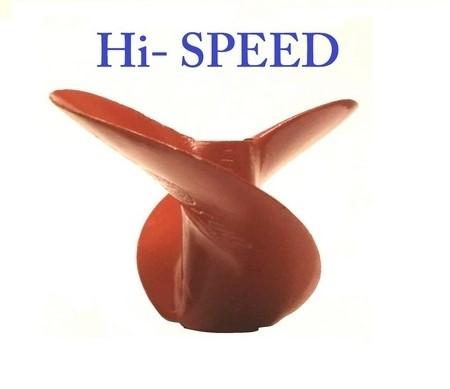

Или так:

[Пенсионерщик]

remix59, Ну, как то так будет выглядеть лопасть



А вот как выглядят лопасти винтов на графиках



синим цветом профиль на горке, красным SPS классик, чёрным SPS H-power. Как видно горка по положе будет. Винт для плм, ему в полном погружении работать, но выше чем штатным винтам.
Доживём до лета, поглядим. Буду пробовать бюджетные материалы, стеклоткань, стекловуаль, полиэфирная смола, а она вонючка. Карбон кусается нынче

[remix59]

Нынче кевлара должно производиться по максимому.
Может у кого обрезки в неликвидах?

[Пенсионерщик]

remix59, В корень зришь
Буду добавлять кевлар, только так что бы до краёв лопасти не доходил.

[remix59]

Пенсионерщик, Эх, когда уже 3-д принтеры печатающие металлом будут доступны?

[Пенсионерщик]

remix59, Главное что бы бронзовый век не наступил опять. А принтеры, я сам как принтер, за сёдня ещё одну горку изладил

красным SPS классик

Эту по красной.

[Пенсионерщик]

При Вашей активности и возможности, я бы попробовал разные варианты, в том числе и предложенный КРЕПОСТЬ
Это не глобальное изменение мировоззрения, это просто построение.

С его мировоззрением знаком

Не могу понять : это специальное приспособление для наматывания травы или приспособление для дополнительной аэрации винта ?

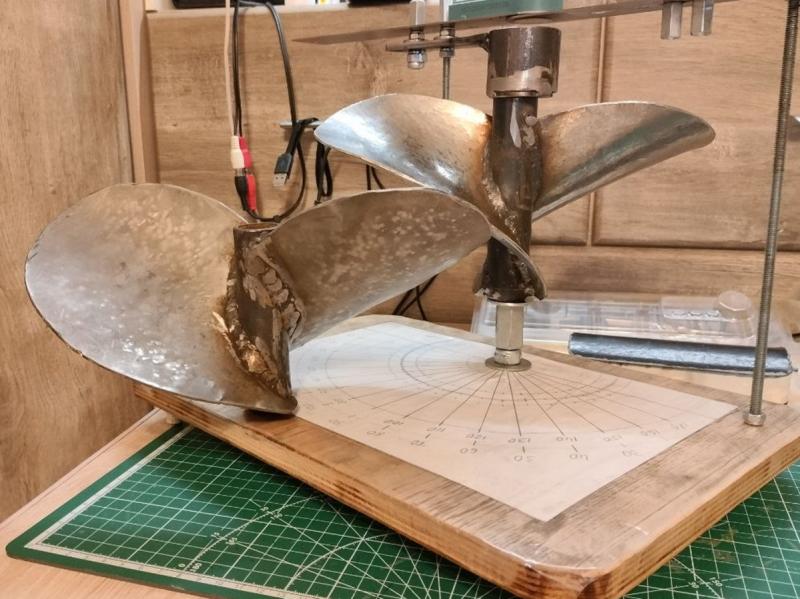

Вот как смотрятся винты 23 и 24 годов

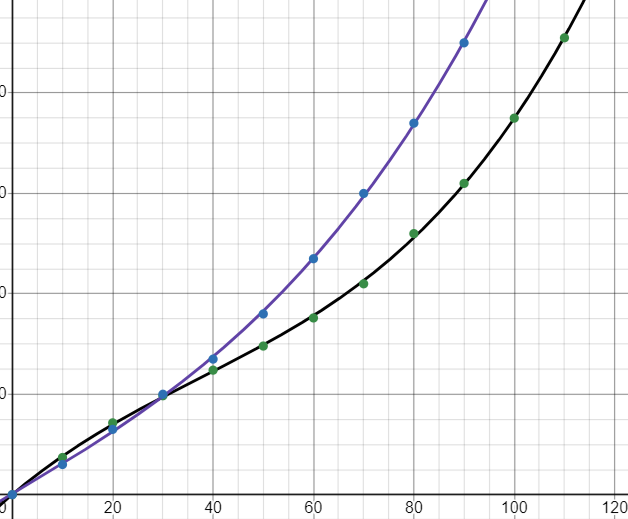

А это графики этих винтов, фиолетовым 23 года, черным 24 года он на штативе.
Вин 23 г. показал хорошую скорость, но на мели, когда защита прыгает по камням, просаживалась тяга. Постоянно надо было винт поднимать и снова бросать в воду. У винта 24 г. тяга на мели уже не просаживалась. Пёр как танк. Видео выкладывал про всё.
Хоть и не хотел с железёвыми винтами связываться, наверно буду делать горку для кустарного формования лопасти, вдруг чё  лучше выйдет

[polk]

А это графики этих винтов, фиолетовым 23 года, черным 24 года он на штативе.
Вин 23 г. показал хорошую скорость, но на мели, когда защита прыгает по камням, просаживалась тяга. Постоянно надо было винт поднимать и снова бросать в воду. У винта 24 г. тяга на мели уже не просаживалась. Пёр как танк. Видео выкладывал про всё.
Хоть и не хотел с железёвыми винтами связываться, наверно буду делать горку для кустарного формования лопасти, вдруг чё  лучше выйдет

При построении по линии крутки как раз получается лопасть в сечении по кругу как на черном графике.

А на счет тог, что сказал КРЕПОСТЬ про Ваш винт, так это его мнение, по фото я, например, никогда не определю, что за винт.
Если обижаться на каждую реплику участников, то лучше не публиковаться, но это не наш вариант

[Dil]

Эх, когда уже 3-д принтеры печатающие металлом будут доступны?

Даже если, то всё равно придётся изделие описывать, нужна мат. модель
