Доработка трёхфазного электродвигателя для включения в однофазную сеть

[АРКАДИЧ]

Иногда возникает необходимость запустить трёхфазник (380 V)  от бытовой сети 220 .
Но не у всех трёхфазников есть возможность перекоммутирования обмоток - звезда/треугольник .
У многих движков в клеммную коробку выведены только три провода - концы(условно) обмоток .
Начала же соединены внутри , непосредственно на обмотках статора .
Вот это соединение нужно разорвать и вывести начала обмоток в клеммную коробку , чтобы иметь возможность подключить обмотки треугольником , либо другим способом .
Разбираем движок - снимаем крышки и вынимаем ротор .
Находим с которой стороны (обычно ближняя к клеммной коробке) соединяются между собой и выводами на клеммник .
Таковых точек четыре , в трёх провода обмоток соединяются с многожильным изолированным проводом , который выводится на клеммы .
Четвёртая , где концы обмоток соединяются между собой и выводов на клеммник с неё нет .



 Продолжение вечером ...

[Саня]



[АРКАДИЧ]

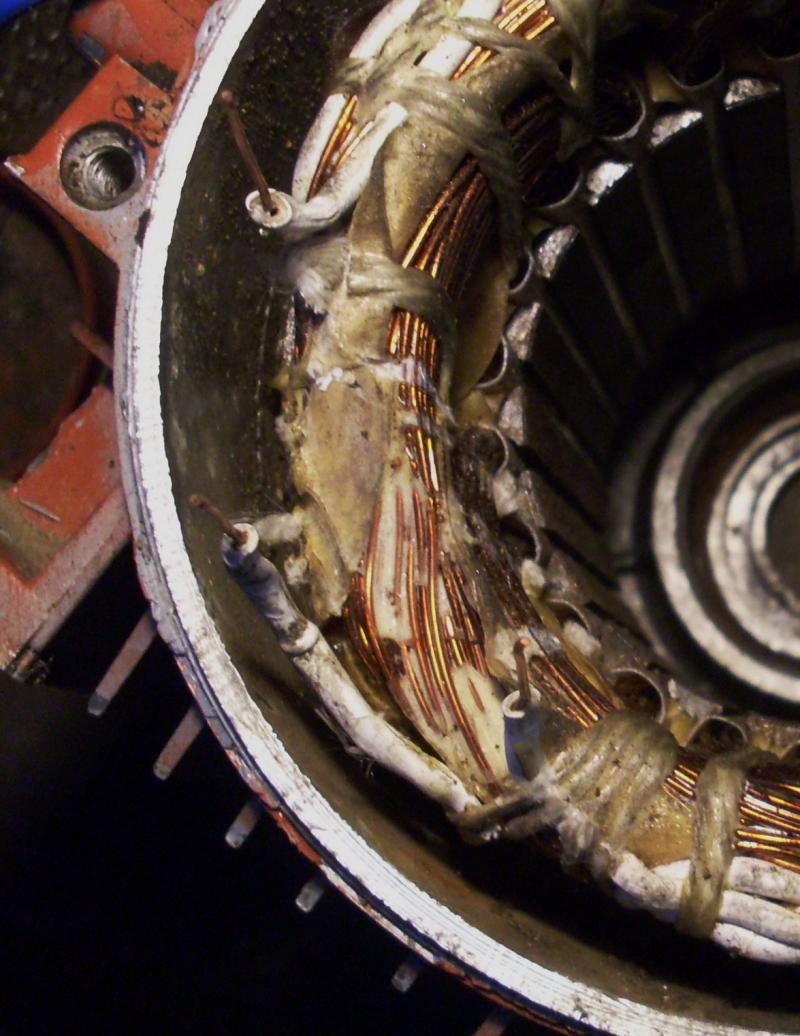

Срезаем и удаляем бондаж и изоляцию , "разрываем" соединение , на выхлопе имеем концы трёх обмоток



Заводим через отверстие в корпусе внутри клеммной коробки три многожильных изолированных провода



И протаскиваем  их с запасом по длине до концов обмоток



Зачищаем концы от изоляции и эмали (концы обмоток) , облуживаем и надеваем на провода изоляцию ( термоусадку например)
Лудим и потом паяем осторожно , чтобы случайные капли припоя не попали на обмотки .



Я надел по два отрезка разного диаметра ... двойная изоляция на всякий пожарный .



Скручиваем и спаиваем концы



Заводим и осаживаем  по очереди (по диаметру) термоусадку .

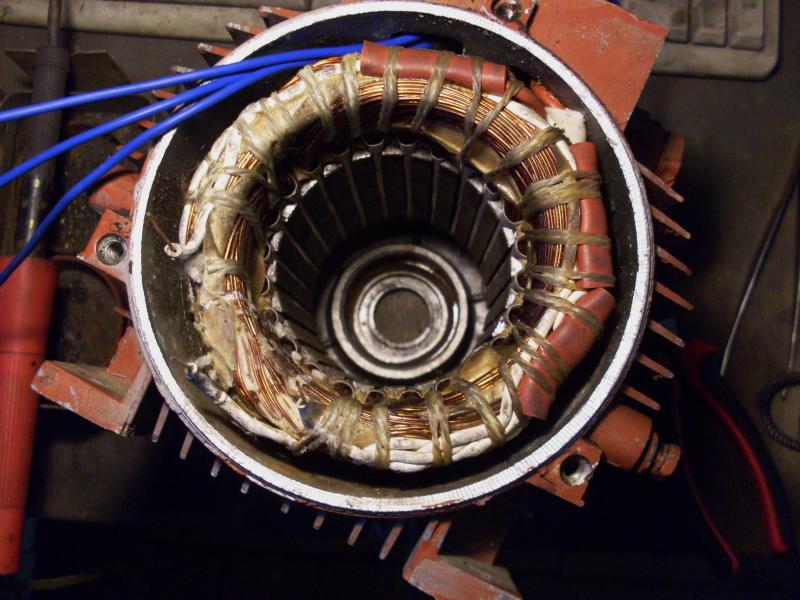

Изолируем дополнительно , укладываем и вяжем

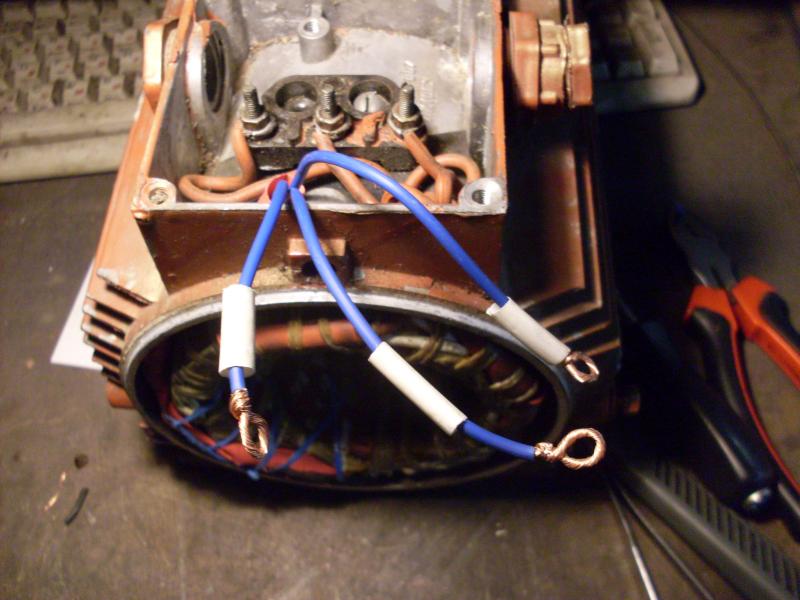

На выводах в клеммной коробке одеваем кусочки кембрика (термоусадки ) , зачищаем изоляцию и вяжем петли под диаметр шпилек клеммника и облуживаем их .



На клеммнике нанесена маркировка (нумерация) обмоток  С1/С2/С3  . Ото будет начало обмоток



Берем тестер и вызваниваем обмотки .  Например щуп на С1 , другим касаемся по очереди новых выводов .
С которым С1 прозвонится , маркируем его так же 1 - это конец обмотки  .  Аналогично звоним и маркируем остальные .



Теперь можно соединять обмотки в какой нужно последовательности .



Всё , собираем двигатель , испытываем и запускаем в работу

[Саня]



[Шумихин Д]

Двигатель однофазный АИС2Е100LA4 2.2 кВт 1500 оборотов в мин.



Похоже что мотор изначально трехфазный, оба конденсатора подключены постоянно, пускового как такового нет.



Побаловался с переключателем направления вращения, реверсом.



У этого же производителя есть в этом типоразмере и тех же оборотах есть три трехфазных мотора:

АИС100LA4 на 2.2 кВт

АИС100LB4 на 3 кВт

АИС100LC4 на 4 кВт

Если использовался мотор изначальнео трехфазный то скорее всего второй, первый слишком хорошо что бы быть правдой, перевод со 100%, а у третьего каждая обмотка имеет ток почти как рабочий однофазный мотор.

[Dil]

Шумихин Д, величину ёмкостей подпиши пжл.

[Шумихин Д]

Шумихин Д, величину ёмкостей подпиши пжл.

На фото видно, СА-50 мкФ; СВ-300 мкФ

[leon10010]

Самая хорошая доработка - это замена обмотки электродвигателя на двухфазную, или  рабочую с пусковой. С увеличением зазора статор-ротор. В старых справочниках обмотчиков были данные очень большого ассортимента моторов (замена  обмоток). Но тут надо потрудиться чуток. При наличии всего инструментария и материалов - один рабочий день (неспеша).

[Шумихин Д]

Чтобы сейчас мотать надо уж очень зафанотеть за это дело, самое лучшее это промышленный коллекторный мотор, ДПТ, потом частотник. А мощный перемотанный однофазник может и сеть частного дома поставить на колени.

[Dil]

Самая хорошая доработка - это замена обмотки электродвигателя

Где-то читал, что у двухфазного и зазор должен быть другой Боюсь там не всё так просто

[OFF-ROAD36]

самое лучшее это

Подключить трехфазную сеть...

[leon10010]

Где-то читал, что у двухфазного и зазор должен быть другой  Боюсь там не всё так просто

Да, зазор больше чем у трехфазного. В таблицах все есть.
 А почему однофазный мотор поставит на "коленки", а частотник не поставит? Там же не из торсионных полей энергия приходит. А все из той же розетки.
 В селе три фазы проще сделать. Хотя по областям очень большая разница жадности хозяев электричества. В городе --  Бооольшая проблема..

[Dil]

OFF-ROAD36,

leon10010, всегда стоит выбор: сделать хорошо или из того, что есть.

[Шумихин Д]

leon10010, всегда стоит выбор: сделать хорошо или из того, что есть.

Тем более что цена вопроса 500 р.

на 50 мкФ
ссылка

и на 300 мкФ
ссылка

Если конечно мое предположение верно.

[Саня]

Сергей Аркадьевич, позволите маленькое видео в качестве видео инструкции к вашему тексту??
