зарядное устройство General Electric 008
« Ответ #15 : Марта 27, 2024, 18:51:02 »

Вот так был подключён мост, по остаткам проводов, но это совсем ломает мозг. Измерил напряжение между точками 1,2,3. Между 1 и 2 напряжение в два раза выше положенного, между 1 -3, и 2-3, напряжение соответствует  переключателюна панели.

Онлайн Dil

  • Administrator
  • *****
  • Сообщений: 9262
  • Велика Россия, а запарковаться негде.
  • Имя: Михаил
  • Откуда: Рязань
зарядное устройство General Electric 008
« Ответ #16 : Марта 27, 2024, 20:22:54 »
второй идёт на вывод транса
Это хорошо. Осмелюсь предположить это "нулевой" транса, от него мерить другие выводы. Отрезанный конец с теплухи на мост, конечно. Остальное вроде всё.
Зы, первый провод не должен с минуса на переключатель - зачем?

Онлайн Dil

  • Administrator
  • *****
  • Сообщений: 9262
  • Велика Россия, а запарковаться негде.
  • Имя: Михаил
  • Откуда: Рязань
зарядное устройство General Electric 008
« Ответ #17 : Марта 27, 2024, 20:28:14 »
Александр165, тебе точно надо  там что то переключать? Запаяй с транса на мост и на выход через теплуху.

Оффлайн Длинный

  • Member
  • *****
  • Сообщений: 1299
  • Н2О девиз не наш, наш С2Н5ОН ©
  • Имя: Сергей
  • Откуда: Вологодская область
зарядное устройство General Electric 008
« Ответ #18 : Марта 27, 2024, 20:45:07 »
Александр165, теплушка. При превышении тока выбивает, надо нажать -щёлкнет и включится.
Это я понимаю, Меня больше интересует её подключение, один провод от неё обрезан, второй идёт на вывод транса

Это предохранитель - защита по низкой стороне, получается. Уже после трансформатора, для защиты от перегрузки. У нас на пускозарядном - вообще простой  автомат на 16А.
 По высокой стороне у тебя плавкий предохранитель под вводным кабелем стоит.

Оффлайн Длинный

  • Member
  • *****
  • Сообщений: 1299
  • Н2О девиз не наш, наш С2Н5ОН ©
  • Имя: Сергей
  • Откуда: Вологодская область
зарядное устройство General Electric 008
« Ответ #19 : Марта 27, 2024, 20:54:19 »
концы не так от трансформатора подцеплены.
смотри внимательно: на выпрямитель должны придти 2 провода с двух центральных контактов переключателей ступеней! Больше - ничего!
 Ни к "минусу", никуда больше трансформатор не подключается. все выводы низкой обмотки приходят на переключатели по краям.
Провод под маркировкой "1" у тебя совсем не там!

Оффлайн Длинный

  • Member
  • *****
  • Сообщений: 1299
  • Н2О девиз не наш, наш С2Н5ОН ©
  • Имя: Сергей
  • Откуда: Вологодская область
зарядное устройство General Electric 008
« Ответ #20 : Марта 27, 2024, 21:04:22 »
Тогда он должен быть тут!

 :ok:

Оффлайн Длинный

  • Member
  • *****
  • Сообщений: 1299
  • Н2О девиз не наш, наш С2Н5ОН ©
  • Имя: Сергей
  • Откуда: Вологодская область
зарядное устройство General Electric 008
« Ответ #21 : Марта 27, 2024, 21:51:55 »
Вот откуда твои "обрезки" - ты второй переключатель потерял.

 :hi: :ok:

Оффлайн Длинный

  • Member
  • *****
  • Сообщений: 1299
  • Н2О девиз не наш, наш С2Н5ОН ©
  • Имя: Сергей
  • Откуда: Вологодская область
зарядное устройство General Electric 008
« Ответ #22 : Марта 27, 2024, 21:59:30 »

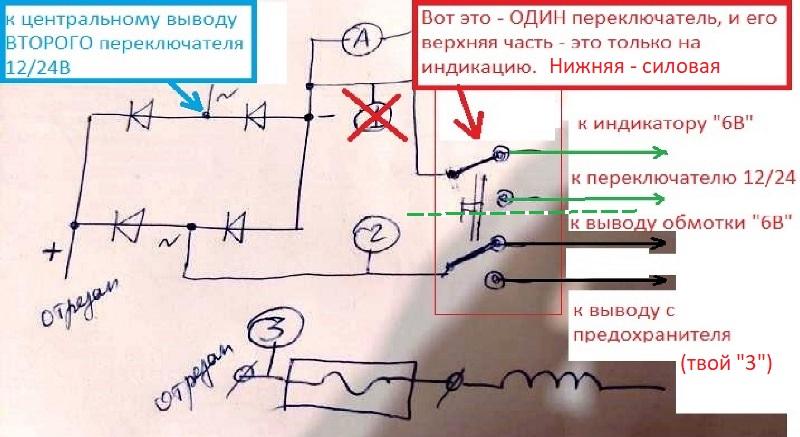

 :blush: поэтому я и написал на схеме, что индикаторную часть пока не рассматриваем совсем - она коммутируется вторыми группами контактов переключателей ступеней.  Рисуем только силовую.

Оффлайн Длинный

  • Member
  • *****
  • Сообщений: 1299
  • Н2О девиз не наш, наш С2Н5ОН ©
  • Имя: Сергей
  • Откуда: Вологодская область
зарядное устройство General Electric 008
« Ответ #23 : Марта 28, 2024, 21:33:22 »
Сегодня ковырял что-то подобное , до 25 Ампер, но зарядно-пусковое.
Там:  :wacko2:
регулировка тока - только по высокой стороне, 4 положения, точно так-же двумя переключателями, на выходе выпрямитель - 5 штук мостов КВС2510 в параллель,  амперметр с шунтом. И защита - предохранитель-теплуха эта стоит в цепи постоянки, от него прямо шунт припаян и на выводную клемму.

Оффлайн Александр165

  • Member
  • *****
  • Сообщений: 1925
  • Имя: Александр
  • Откуда: Республика Коми, заполярье
зарядное устройство General Electric 008
« Ответ #24 : Марта 29, 2024, 06:24:31 »
Длинный:hi:
Время будет поразбираюсь, что там так намучено. Пока в сторону отложил,лесзаг.

Оффлайн Александр165

  • Member
  • *****
  • Сообщений: 1925
  • Имя: Александр
  • Откуда: Республика Коми, заполярье
зарядное устройство General Electric 008
« Ответ #25 : Марта 29, 2024, 06:27:01 »
концы не так от трансформатора подцеплены.
смотри внимательно: на выпрямитель должны придти 2 провода с двух центральных контактов переключателей ступеней! Больше - ничего!
 Ни к "минусу", никуда больше трансформатор не подключается. все выводы низкой обмотки приходят на переключатели по краям.
Провод под маркировкой "1" у тебя совсем не там!
Понимаю, что не там, но провода имеют разную маркировку, и по обрезка нарисовалось именно так

Оффлайн Длинный

  • Member
  • *****
  • Сообщений: 1299
  • Н2О девиз не наш, наш С2Н5ОН ©
  • Имя: Сергей
  • Откуда: Вологодская область
зарядное устройство General Electric 008
« Ответ #26 : Марта 29, 2024, 09:02:11 »
Понимаю, что не там,
Вернее, он как-раз ТАМ, на своём месте, правильно и нарисован, и подключен - только он к силовой цепи не относится, это "общий минус" на питание индикаторов. А переключатели выходных напряжений вторыми парами контактов как-раз индикаторы выбранной ступени и зажигают.
 Так что не трогай эту "единичку".  :ok:

Оффлайн Длинный

  • Member
  • *****
  • Сообщений: 1299
  • Н2О девиз не наш, наш С2Н5ОН ©
  • Имя: Сергей
  • Откуда: Вологодская область
зарядное устройство General Electric 008
« Ответ #27 : Марта 29, 2024, 09:05:48 »
Пока в сторону отложил,лесзаг.
А вот я наоборот - от дров вчера отлынил, отыскал искру на Арктиккэте, отцепив кабель на руль.  :biggrin: :ok:
Поменял на Логане колёса на летние,  :blush: ну и шаровую левую заодно - хоть брякать машина на кочках перестала.
 :sorry: справа стойка пробита, течёт.
 :diablo:  растаяло, не дороги, а полная жопа - яма на яме..

Оффлайн Длинный

  • Member
  • *****
  • Сообщений: 1299
  • Н2О девиз не наш, наш С2Н5ОН ©
  • Имя: Сергей
  • Откуда: Вологодская область
зарядное устройство General Electric 008
« Ответ #28 : Марта 29, 2024, 09:37:15 »





Оффлайн Длинный

  • Member
  • *****
  • Сообщений: 1299
  • Н2О девиз не наш, наш С2Н5ОН ©
  • Имя: Сергей
  • Откуда: Вологодская область
зарядное устройство General Electric 008
« Ответ #29 : Марта 29, 2024, 09:43:22 »
Видно по верхнему фото - входы по центру, выходы по краям на переключателях. Тут разница только в том, что переключатели с 1 группой контактов, а у тебя с двумя, и вторые группы на индикацию самого положения этих переключателей идут.
Шунт на амперметр - проволочный, калибруются по длине участка, защита термо предохранителем. С выпрямителем наврал вчера - мосты 5010, 4 штуки. На 200 А получается. Провод обмотки подогрет - кембрик потёк.
