Автор Тема: Ищу катушку (Прочитано 6724 раз)

сергей 163 rus · « : Марта 27, 2018, 21:33:18 »

Нужна катушка или всё в сборе (как на) фото.Стояло на кран балке .Может есть у кого. С перемоткой не вариант-негде и некому перематывать

Длинный · « **Ответ #1 :** Марта 28, 2018, 00:13:31 »

Тормозной электромагнит. Завтра гляну на складе, если есть, то сообщу.
Разобрать и померить размеры сердечника (железа) сможешь? - есть катушки отдельно, но надо знать размеры внутреннего окна и высоту каркаса

сергей 163 rus · « **Ответ #2 :** Марта 28, 2018, 13:38:06 »

Длинный,

Сергей вечером померию и напишу

сергей 163 rus · « **Ответ #3 :** Марта 28, 2018, 21:53:47 »

Размер внутреннего окна катушки:ширина 35.5 мм, высота 20мм ,глубина 44 мм (размер чистый по корпусу без картонной вставки).
Наружний размер катушки по корпусу:ширина 62мм, высота 46мм ,длина-глубина 44мм.
Размер сердечника верхнего:ширина 32 мм высота17.5мм длина 40мм.

Длинный · « **Ответ #4 :** Марта 28, 2018, 22:12:13 »

Понял, окно 36х44, завтра бум поглядеть.

сергей 163 rus · « **Ответ #5 :** Марта 28, 2018, 22:30:36 »

Длинный,Серёг

окно 35х20мм а глубина(высота катушки) окна 45мм .Может я не правильно мерею или не так объесняю

Длинный · « **Ответ #6 :** Марта 29, 2018, 08:52:48 »

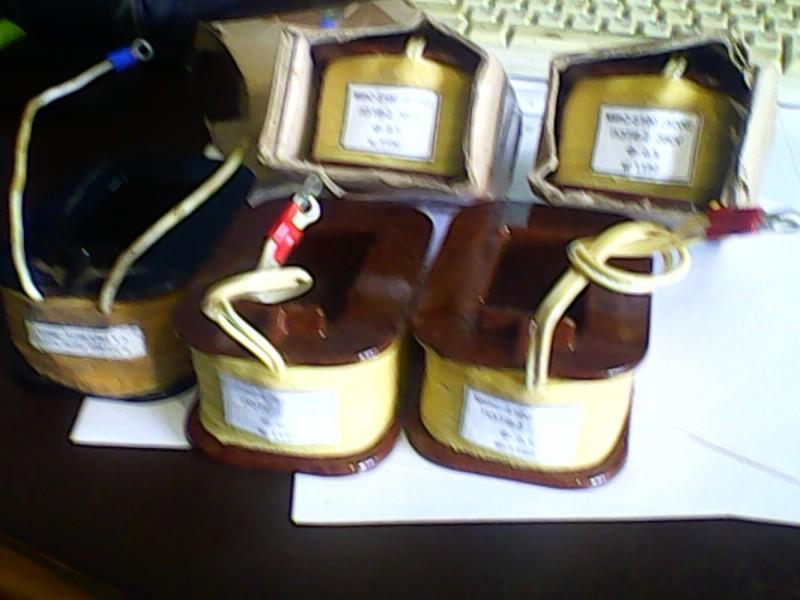

Вот таких дофига в столе...

Есть где-то и поменьше, надо поискать

сергей 163 rus · « **Ответ #7 :** Марта 29, 2018, 15:59:15 »

Цитата: Длинный от Марта 29, 2018, 08:52:48

Есть где-то и поменьше, надо поискать

Посмотри поменьше если не затруднит

Длинный · « **Ответ #8 :** Марта 29, 2018, 19:04:57 »

Во!

Этот магнит поменьше, у него сечение сердечника 28х35мм

leon10010 · « **Ответ #9 :** Марта 29, 2018, 20:33:04 »

Если сердечник больше, то на катушке витков меньше. Может на маленьком сердечнике сгореть.
Сергей, на твоей количество витков и диаметр провода написано?

Длинный · « **Ответ #10 :** Марта 29, 2018, 20:48:20 »

Написано, конечно. На новых. Ф=0,5, а витков - не помню.

А вообще - они-ж стандартные, таблицы моточных данных должны быть.

Dil · « **Ответ #11 :** Марта 29, 2018, 20:56:30 »

Цитата: leon10010 от Марта 29, 2018, 20:33:04

Может на маленьком сердечнике сгореть.

Сгорит

Цитата: сергей 163 rus от Марта 27, 2018, 21:33:18

С перемоткой не вариант-негде и некому перематывать

Сергей, без обид

Сделать из деревяшки и двух фанерок каркас катушки, намотать на него провод и обернуть катушку чёрной изолентой. Это некому и не вариант? Это просто означает нах никому не надо.

Длинный · « **Ответ #12 :** Марта 29, 2018, 21:06:42 »

Там небольшой нюанс в том, что сердечник подвижный, и в случае электромагнита МИС, например, устанавливаются немагнитные направляющие, на которые катушка одевается, чтоб этот сердечник не зажимало. Ну и пропитывать лаком тоже надо, чтоб вибрации не было, иначе коротнёт.

leon10010 · « **Ответ #13 :** Марта 29, 2018, 22:19:38 »

Цитата: Длинный от Марта 29, 2018, 21:06:42

Там небольшой нюанс в том, что сердечник подвижный, и в случае электромагнита МИС, например, устанавливаются немагнитные направляющие, на которые катушка одевается, чтоб этот сердечник не зажимало. Ну и пропитывать лаком тоже надо, чтоб вибрации не было, иначе коротнёт.

Так и внавал мотать не вариант. Надо послойно и изолировать слои. .

Длинный · « **Ответ #14 :** Марта 29, 2018, 22:29:41 »

в катушках магнитов, контакторов, пускателей и прочей мелкохрени межслойной изоляции обычно не бывает, всё внавал.
