Минитрактор переломка 4*4 - "Кузя"

[Dil]

Ну и отлично! Это же трактор, а не вездеход  : Хороший подарок к НГ!

[Andrey202]

ВСЕМ  .
Сделал кронштейны для переднего отвала:







Рамку передней навески, трубу взял диаметром 57 мм, стенка 5 мм:

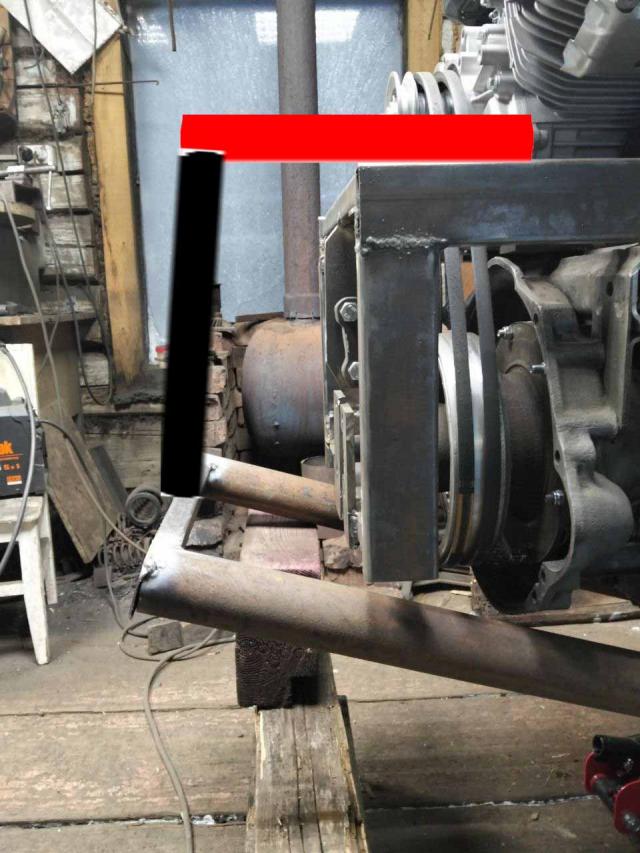

Прикинул гидроцилиндр:

[Длинный]

  А попрямей цилиндр поставить нельзя?

[Andrey202]

А попрямей цилиндр поставить нельзя?

Если так,



то скорее всего нет. Там гидробак и АКБ.

[вовочка]

[Andrey202]

вовочка, так не получится. Там спереди НШ и перемычки снимаются. Если еще пригородить ГЦ, то замена ремней будет еще тот квест.



А в моем варианте какие проблемы могут быть? Там спереди только отвал будет, усилия на подъем должно хватить.

[Andrey202]

вовочка, хотя появились кое-какие мысли по расположению как у тебя. В понедельник прикину, ну и поставлю гидробак и посмотрю на сколько получится поставить ГЦ вертикальнее.

[вовочка]

Andrey202, у меня все съемное на болтах. у тебя так же сделать съемное и привязаться к вертикальным стойкам

[Andrey202]

и привязаться к вертикальным стойкам

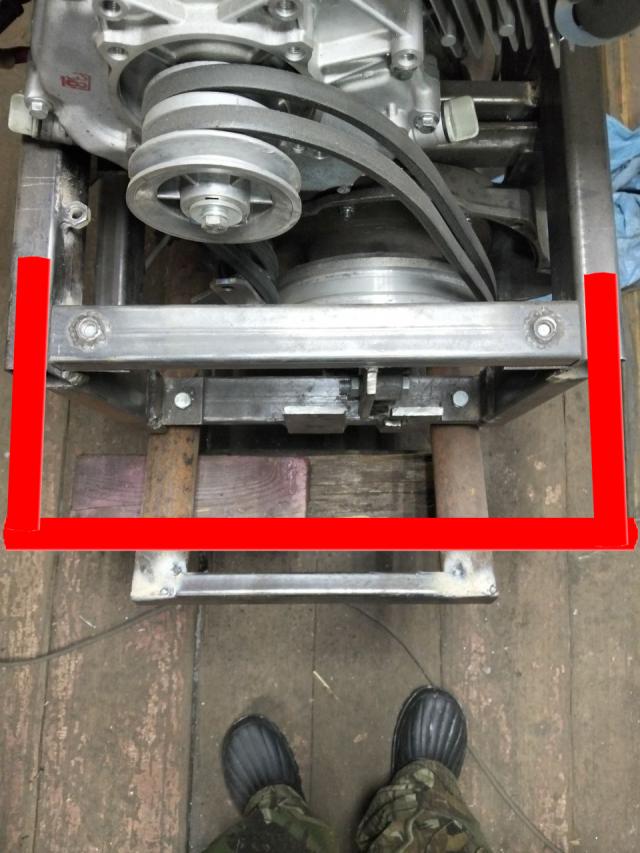

Хочу немного по другому. Сверху приварить П-образную рамку из профтрубы 25*50*2 и поставить ГЦ. примерно вот так:





Завтра прикину.

[Длинный]

А просто вставить рамку в профтрубы рамы не проще будет? Там нагрузка будет только вниз. Ну и вверх, если только на отвале выжиматься станешь.

[Andrey202]

А просто вставить рамку в профтрубы рамы не проще будет?

Были такие мысли, но ГЦ по длине не войдет. Да и приварить рамку не проблема. К тому же, если вставить в профтрубу рамы, менее удобно будет подбираться к болтам верхней поперечины. Потом вообще все это можно съемной облицовкой закрыть.

[Длинный]

Были такие мысли, но ГЦ по длине не войдет.

Ну, это влёгкую решается: поднял (сжал) цилиндр до упора, определил, где у него верхнее ухо будет, и закрепил его там, как хочешь.

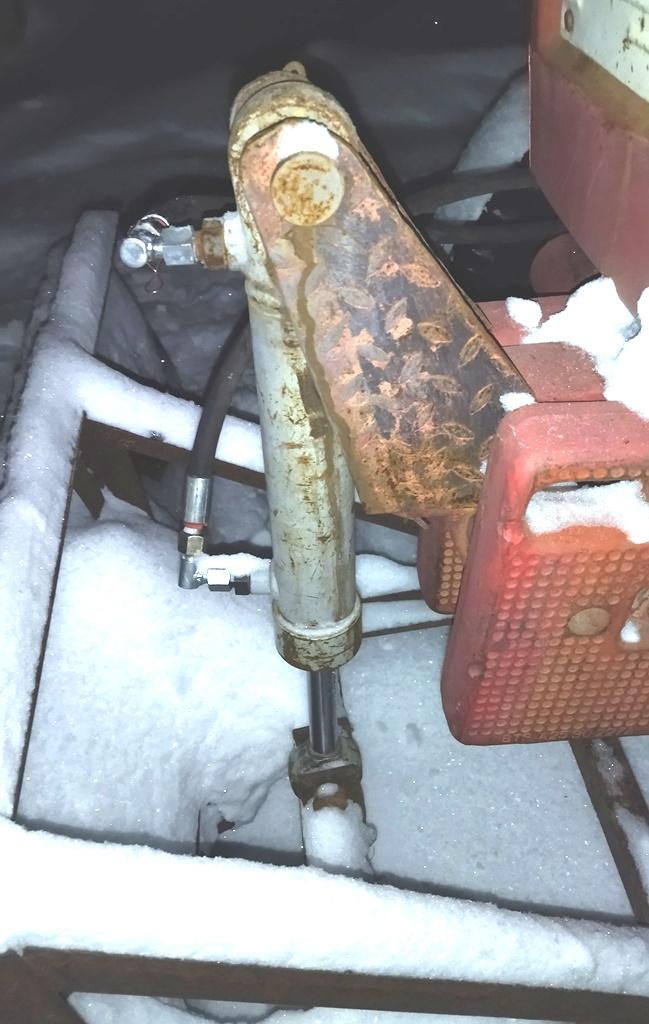

Я просто пластины из 6-ки вырезал по шаблону.

[Длинный]

И ничего там не приварено, держится на штатном буксирном ухе и пальце.
Не нужен цилиндр - и кронштейн просто снял, вынув палец.
