Рама от муравья к мотоблоку

[Gosha]

Здравствуйте уважаемые форумчане. У меня есть мотокультиватор пахарь мкм2 и мотороллер муравей. По специальности я токарь, немного владею электросваркой, но не умею изобретать и конструировать. Мне нужно раму от муравья приделать к мотоблоку. В интернете есть много описаний на эту тему, но нигде нет подробных чертежей. Если кто-то поделится чертежами или эскизам с описанием где что отрезать, приварить, какой материал использовать, буду очень благодарен.

[Dil]

Gosha, получается надо к м/б приделать кузовок с сиденьем?

[Gosha]

Да, именно так.

[Dil]

Тогда проще всего дойти до магазина и посмотреть как сделано крепление, там труба в трубе всего лишь. Ампутировать на Муравье переднюю вилку, приварить дышло. Какие могут быть чертежи?

[Gosha]

Принцип мне понятен. Как устроена сама сцепка на мотоблок я видел у товарища. Дышло получается довольно длинное. Поэтому не сображу из чего это Дышло сделать. Профтруба, уголки, водопровода труба, какое сечение. Нагрузка там на изгиб приличная будет. Приварить куда сверху, снизу или флянцевое соединение. Поэтому и хотел посмотреть как другие люди делают и тупо скопировать.

[Dil]

Длинное, поэтому труба мм 50.

[Gosha]

Буду искать профтрубу 50х50 с толщиной стенки 3мм для дышла. А к ней уже приварю поворотный механизм. Он у меня уже сделан.

[Dil]

Gosha, там ещё должна быть степень свободы, что бы наклонялся м/б. На круглой трубе это делается легко. У соседа в сарае стоит такой прицеп, но когда попаду в деревню теперь неизвестно. Дойди до магазина, посмотри.
По памяти, там соединение с м/б, сразу на нём поворотный шарнир, который приварен к куску трубы. В этот кусок вставлена труба дышла, они подвижны, дают возможность наклона.

[Пенсионерщик]

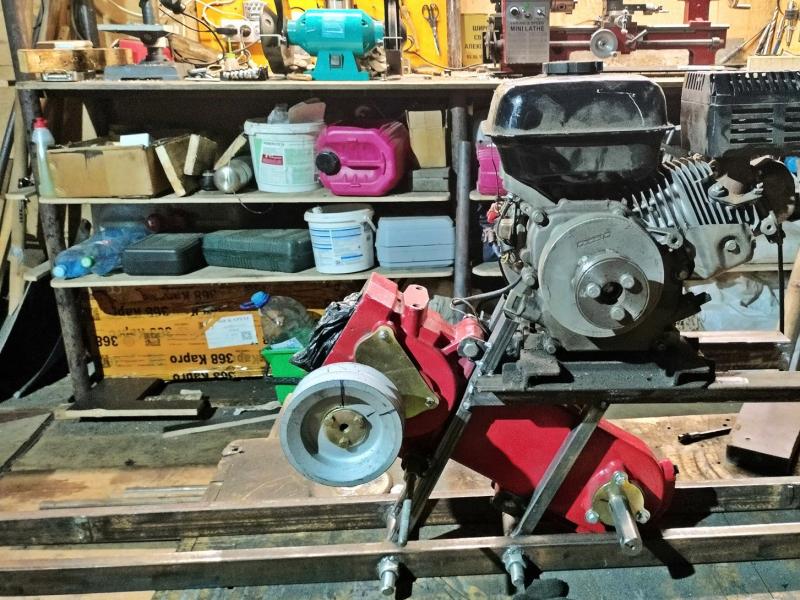

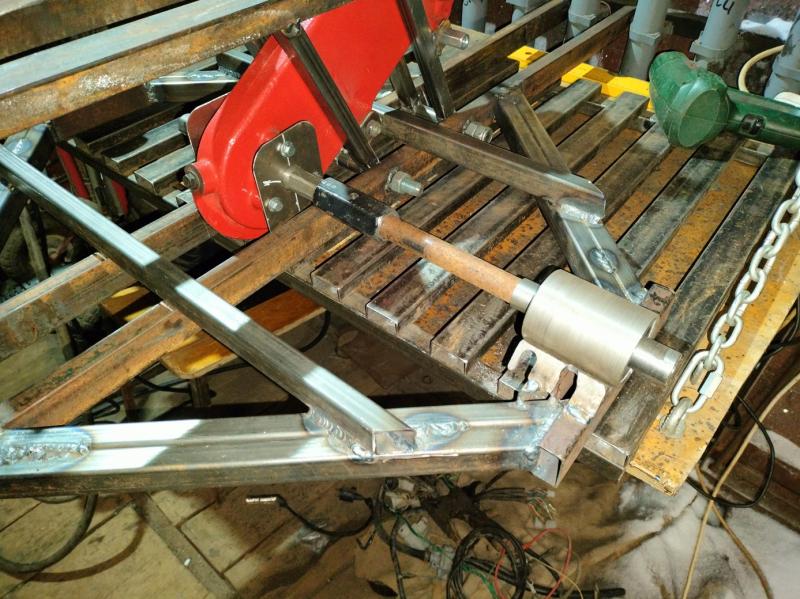

Gosha,  вот моя поделка на эту зиму. К скутеру делается задняя часть с мотором и редуктором от мотоблока, с раздачей момента на два колеса.
Несколько фот, может к чему и сгодится тебе.

[Gosha]

Вот что получилось. При более крутом повороте пытается опрокинуться. Что не так?

[Dil]

При более крутом повороте пытается опрокинуться.

Вполне естественное желание для трицикла.

[Пенсионерщик]

Вот что получилось. При более крутом повороте пытается опрокинуться. Что не так

Ладно что только пытается



Бывает сразу падает

[trasser]

Вот ещё вариант самоделки из мотоблока и муравья

источник ссылка
