Автор Тема: Кулак НИВЫ+ ступица УАЗ  (Прочитано 5270 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн koolakov

  • Member
  • *****
  • Сообщений: 1626
  • Знаешь секреты, владеешь мастерством.
  • Имя: Сергей
  • Откуда: Архангельская обл. п. Североонежск
Кулак НИВЫ+ ступица УАЗ
« : Ноябрь 21, 2016, 16:30:47 »

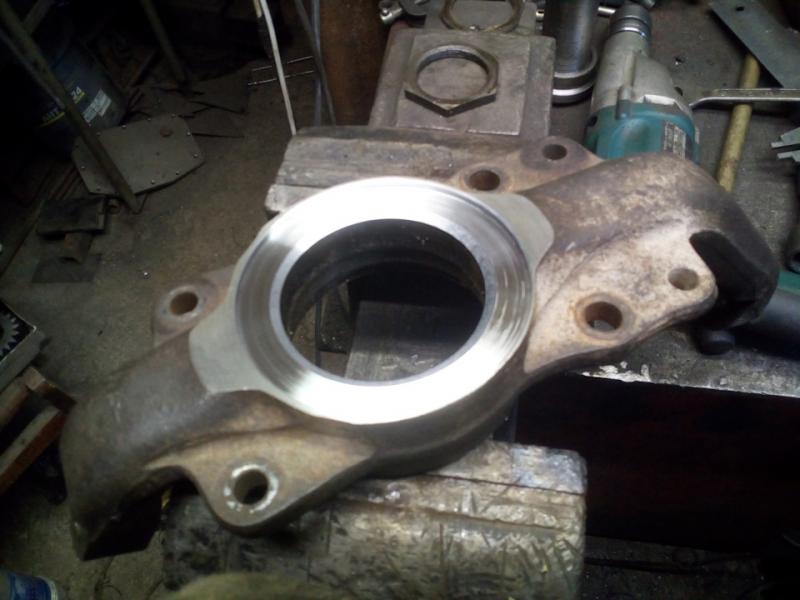

Из названия понятно, что с чем скрестить.
Для чего?
Кулак для независимой подвески легкого вездехода с колесами АВТОРОС( или машины)
Ступица УАЗ для неубиваемости. В ступицу будет установлен подшипник 85х45х41. Изготовлена гайка для затяжки.
Все знают, что ступица НИВЫ слаба. При срезании шруса, теряем весь узел. Вечная проблема с подтяжкой подшипников. Подшипники от Ивеко решают проблему, но не кардинально.
В цапфу заместо латуневой втулки будет установлен подшипник 38х32х19
Так же изготовлена подкачка. На фото нет. Будет когда пройдет испытания.
Суппорт от 08 через переходную пластину. Привод из кардана УАЗ. Все пылники ШРУСов в топку.
Вопросы, пожелания. Все изготовлено в черновом варианте. :hi:
Если тема не там, переместите куда нужно. :pardon:


















« Последнее редактирование: Октябрь 29, 2017, 22:51:26 от баламут36 »

Оффлайн Yukko

  • Member
  • ****
  • Сообщений: 463
  • Имя: Юрий
  • Откуда: Кемская Волость
Re: Кулак НИВЫ+ ступица УАЗ
« Ответ #1 : Ноябрь 21, 2016, 17:47:01 »
koolakov:hi: Я так понял, что вместо втулки будет игольчатый подшипник, но он там жить долго не будет. может надежней будет в месте стыковки нивкиного кулака и уазовской цапфы поставить "взрослый" подшипник.

Оффлайн koolakov

  • Member
  • *****
  • Сообщений: 1626
  • Знаешь секреты, владеешь мастерством.
  • Имя: Сергей
  • Откуда: Архангельская обл. п. Североонежск
Re: Кулак НИВЫ+ ступица УАЗ
« Ответ #2 : Ноябрь 21, 2016, 17:59:44 »
но он там жить долго не будет
Жипы то японские бегают. :pardon: Думал про взрослый подшипник, места ему там не нашел. :blush:

Оффлайн Yukko

  • Member
  • ****
  • Сообщений: 463
  • Имя: Юрий
  • Откуда: Кемская Волость
Re: Кулак НИВЫ+ ступица УАЗ
« Ответ #3 : Ноябрь 21, 2016, 18:11:13 »
В японожипах привода карданами? Здесь надо будет ставить сдвоенный кардан и ось его перелома далеко выходит за ось шаровых. Долбежка будет на этом подшипнике.

Оффлайн koolakov

  • Member
  • *****
  • Сообщений: 1626
  • Знаешь секреты, владеешь мастерством.
  • Имя: Сергей
  • Откуда: Архангельская обл. п. Североонежск
Re: Кулак НИВЫ+ ступица УАЗ
« Ответ #4 : Ноябрь 21, 2016, 18:21:02 »
надо будет ставить сдвоенный кардан
Зачем сдвоенный? :blush: Ось шаровых по центру крестовины проходит. :blush:
« Последнее редактирование: Ноябрь 21, 2016, 18:29:03 от koolakov »

Оффлайн gudvin

  • Member
  • *****
  • Сообщений: 3691
  • Имя: Дмитрий
  • Откуда: Изумрудный город
Re: Кулак НИВЫ+ ступица УАЗ
« Ответ #5 : Ноябрь 21, 2016, 20:34:35 »
koolakov,
Вал то опиши, хоть на словах, который через ступицу пойдёт.
Мне кажется если с одной стороны он будет к ступице прикручен жёстко, на 6 болтов, то будет и подшипник стоять там у крестовины.

Оффлайн koolakov

  • Member
  • *****
  • Сообщений: 1626
  • Знаешь секреты, владеешь мастерством.
  • Имя: Сергей
  • Откуда: Архангельская обл. п. Североонежск
Re: Кулак НИВЫ+ ступица УАЗ
« Ответ #6 : Ноябрь 21, 2016, 20:42:59 »
gudvin, Дима с другой стороны как обычно хаб будет стоять.

Оффлайн gudvin

  • Member
  • *****
  • Сообщений: 3691
  • Имя: Дмитрий
  • Откуда: Изумрудный город
Re: Кулак НИВЫ+ ступица УАЗ
« Ответ #7 : Ноябрь 21, 2016, 21:04:57 »
Вот так что-ли  ?
Ну так не интересно, я думал что-то новое будет  :blush:


Оффлайн koolakov

  • Member
  • *****
  • Сообщений: 1626
  • Знаешь секреты, владеешь мастерством.
  • Имя: Сергей
  • Откуда: Архангельская обл. п. Североонежск
Re: Кулак НИВЫ+ ступица УАЗ
« Ответ #8 : Ноябрь 21, 2016, 21:20:06 »
У меня не так. Мне такая схема не подходит. Вылет у дисков будет одинаковый. У самопала передние диски с другим вылетом.

Оффлайн gudvin

  • Member
  • *****
  • Сообщений: 3691
  • Имя: Дмитрий
  • Откуда: Изумрудный город
Re: Кулак НИВЫ+ ступица УАЗ
« Ответ #9 : Ноябрь 21, 2016, 22:34:38 »
У меня не так. Мне такая схема не подходит. Вылет у дисков будет одинаковый. У самопала передние диски с другим вылетом.
Но у вас разница 2см не больше будет в вылете.
В чём стратегия не пойму ?

Оффлайн koolakov

  • Member
  • *****
  • Сообщений: 1626
  • Знаешь секреты, владеешь мастерством.
  • Имя: Сергей
  • Откуда: Архангельская обл. п. Североонежск
Re: Кулак НИВЫ+ ступица УАЗ
« Ответ #10 : Ноябрь 21, 2016, 22:46:12 »
Стратегия, сделать одиноковые колесные диски. Чтоб присутствовала взаимозаменяемость. Уйти от конических подшипников. Сделать подкачку. И длинные рычаги подвески.
« Последнее редактирование: Ноябрь 21, 2016, 22:55:37 от koolakov »

Онлайн leon10010

  • Member
  • *****
  • Сообщений: 4577
  • Советчиков много, а спросим с Вас! (И.В.Сталин)
  • Имя: Олег
  • Откуда: Советский Союз Жердевка
Re: Кулак НИВЫ+ ступица УАЗ
« Ответ #11 : Ноябрь 22, 2016, 12:17:17 »
Цапфу с кулаком сваривать будешь? :hi:

Оффлайн gudvin

  • Member
  • *****
  • Сообщений: 3691
  • Имя: Дмитрий
  • Откуда: Изумрудный город
Re: Кулак НИВЫ+ ступица УАЗ
« Ответ #12 : Ноябрь 22, 2016, 20:23:43 »
koolakov,
Это только на переднюю ось ?
Почему не сельхоз карданы с газоновскими крестовинами ? у них хоть угол поворота большой и крепче они.
Можно было и цапфы не резать уазовские, а самодельные выточить под толстый вал 40мм и под подшипники 85х50

А вообще не слушайте, это так полёт мысли :biggrin:

Оффлайн koolakov

  • Member
  • *****
  • Сообщений: 1626
  • Знаешь секреты, владеешь мастерством.
  • Имя: Сергей
  • Откуда: Архангельская обл. п. Североонежск
Re: Кулак НИВЫ+ ступица УАЗ
« Ответ #13 : Ноябрь 27, 2016, 16:31:27 »
Цапфу с кулаком сваривать будешь?
Да. :smile:
Можно было и цапфы не резать уазовские
Можно. Но проще отрезать, чем точить новую не понятно из какой железяги. :pardon:

Онлайн leon10010

  • Member
  • *****
  • Сообщений: 4577
  • Советчиков много, а спросим с Вас! (И.В.Сталин)
  • Имя: Олег
  • Откуда: Советский Союз Жердевка
Re: Кулак НИВЫ+ ступица УАЗ
« Ответ #14 : Декабрь 11, 2016, 15:30:55 »
На фото нет
Куда фото делись? :wacko2:
