А если пиролизная имеет дым и еще с запахом топлива (древесного дыма) какое там еще увеличенное кпд ?

никакого. но запах может и быть, только вот понятие ПРАВИЛЬНО НАСТРОИЛИ..  с дровами это сильно переменчивые параметры, зависят от влажности, породы древесины.

Дверца поддувала обычно щелочку оставляют, когда разгорится. Получается, что на колосниках происходит пиролиз, а горючие газы поднимаются и сгорают в объёме топки. Для этого основную дверку приоткрывают

Именно так, только вот

да и объём топки желательно побольше делать.

из моего опыта нет,  наоборот, чем меньше объём топки, тем эффективней сгорают дрова.  долго объяснять, топку несколько раз перекладывал, лучше всего было с маленькой топкой, сейчас большая, из за размеров водотрубного котла, буду переделывать на маленькую, хотя газ проводят, сегодня трубу по огороду закапывал.

Не стоит всецело доверять видюшкам с разных каналов

Ну не с разных, а тем видео, где реально что то видно и не противоречит моему собственному опыту.

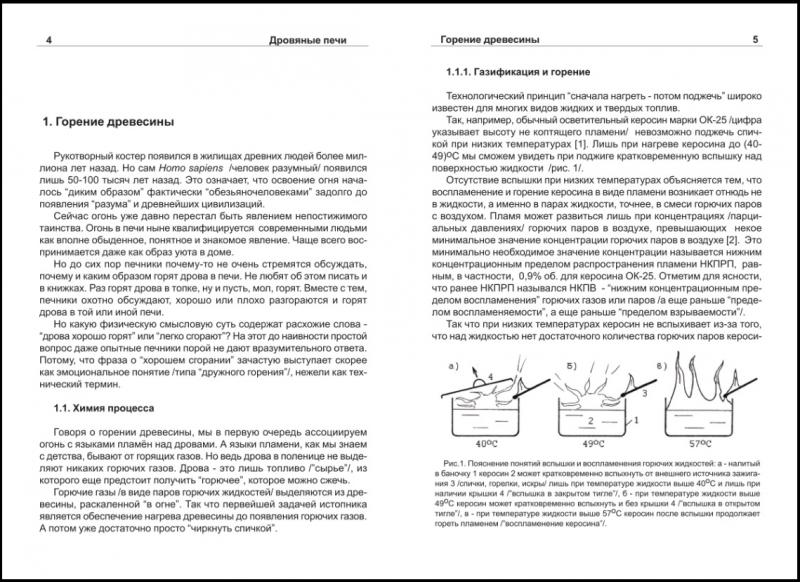

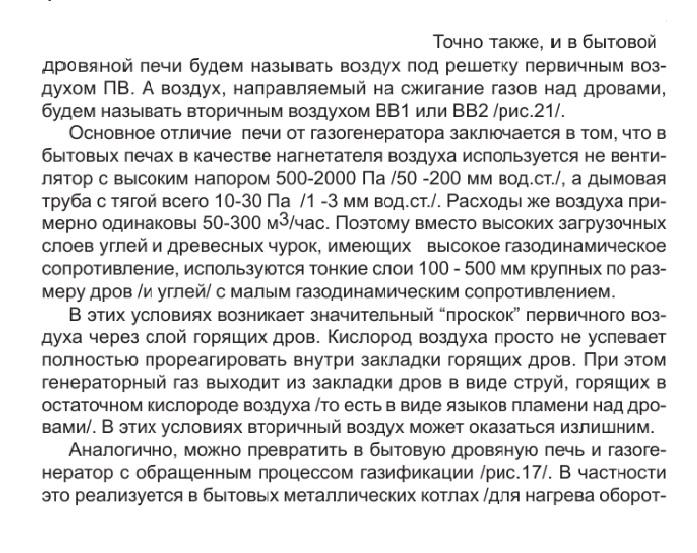

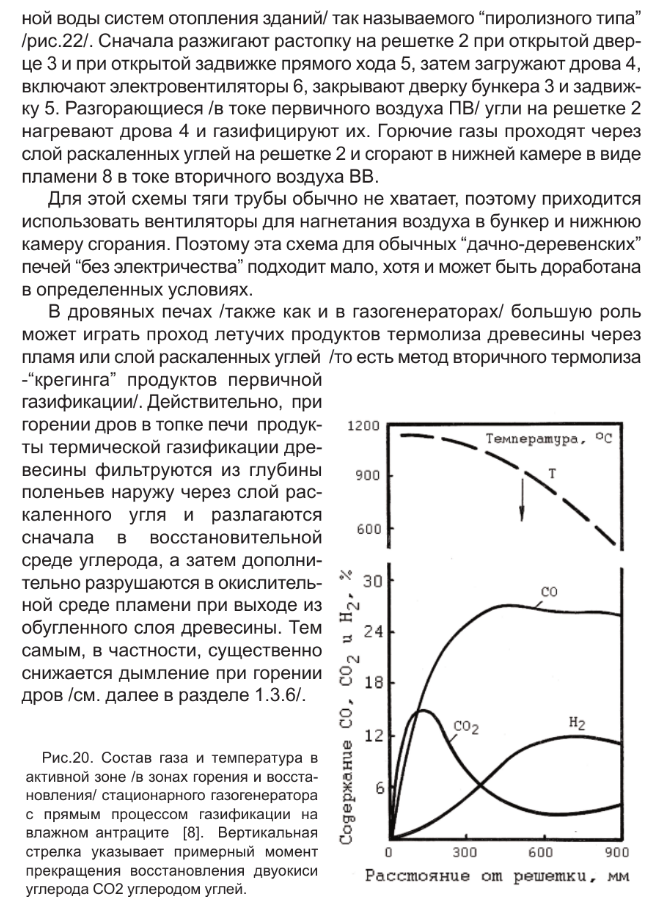

Сергей Аркадьевич  спасибо за картинки  с текстом и рисунками, но там немного наврали, особенно в конце.

1. если поддув через колосники, то есть снизу, то газообразные продукты горения ни как не могут проходить через угли!!  по тому, как угли в низу, и воздух движется снизу вверх, наибольшая температура на колосниках, а выше только дрова, которые или ещё не горят, или уже начали обугливаться, но из за недостатка кислорода температура там будет ниже и горения не будет.
2. если ЯЗЫКИ ПЛАМЕНИ и вырываются сверху, над дровами при колосниковом поддуве, то они окружены дымом- углеродом и парообразными смолами, которые никогда не сгорят, так как процесс горения это окисление кислородом, а его там уже нет, весь кончился на колосниках.
3. По поводу газогенераторных установок, только читал, ради интереса и когда понял, какое количество гадости пойдёт в цилиндры, решил, что наверно паровоз с нормальным паровым котлом будет более правильным решением.

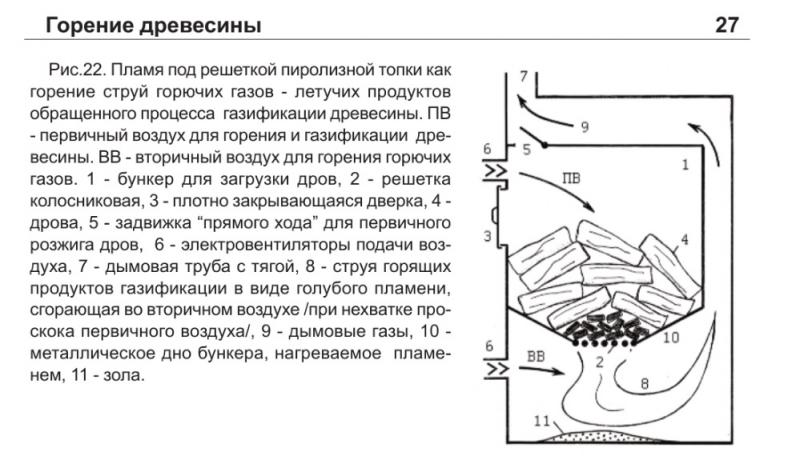

4. картинка,  (рис.22) где воздух подаётся сверху и выходит в низ через колосники красивая, только смысла в ней нет, в этой ситуации не будет получаться достаточного количества пиролизных газов.

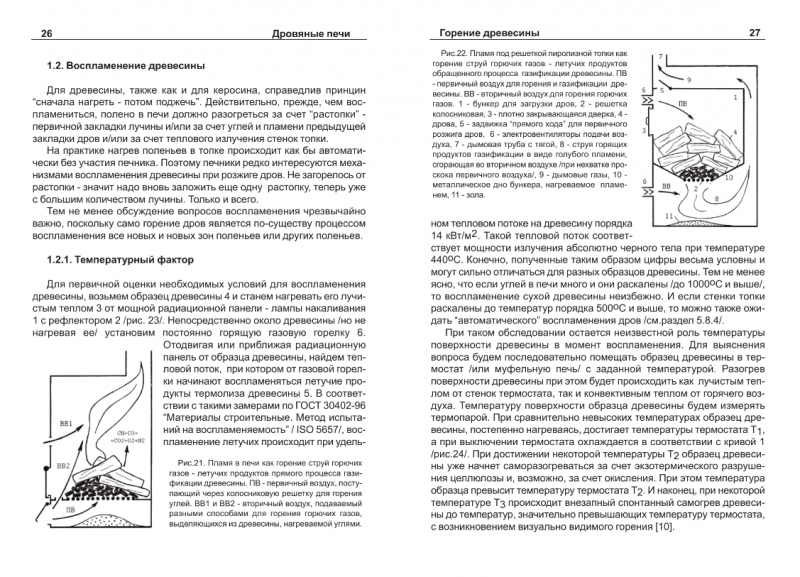

наверно только рис 21 более менее приближен к реальности, но там скорее просто рациональное сжигание дров, при этом поддув на колосники должен быть примерно 1/16 от количества воздуха, поступающего над дровами.

Спорить, доказывать не буду, есть желание, можете сами поэкспериментировать.





ссылка

Саня, ну вот пытаюсь осмыслить как топят печку. Дверца поддувала обычно щелочку оставляют, когда разгорится. Получается, что на колосниках происходит пиролиз, а горючие газы поднимаются и сгорают в объёме топки. Для этого основную дверку приоткрывают, да и объём топки желательно побольше делать. Вроде все так делают, просто не знают, что это по-науке.

ничо не понял, но интересно

Я может немного не правильно изъясняюсь... педагог из меня хреновый, да ещё когда 2-3 часа поспал за сутки...
Завтра постараюсь иначе сформулировать..

На ютубе был интересный тест, там мужики в возрасте, сравнивали зимой три типа чугунки-щепочницы, так вот, пиролизная порвала на куски конкурентов.. меньшим количеством дров и быстрей закипятила воду. вроде даже быстрей кирогаза.
