Автор Тема: Узлы сочленения "переломок"  (Прочитано 7583 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн leon10010

  • Member
  • *****
  • Сообщений: 4710
Узлы сочленения "переломок"
« : Января 01, 2019, 11:53:12 »
Узлы сочленения "переломок". Шарнир двух свобод.

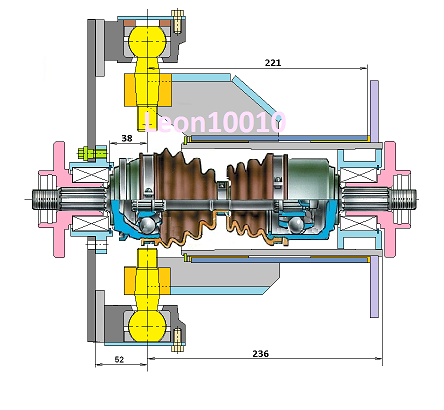

Мои два шарнира. С проходным валом трансмиссии.
Первый, шаровые опоры ВАЗ2101. Карданы, крестовины ВАЗ2101. Внутри подвесной подшипник ВАЗ2101.  Вес вездеходика - 650 кг пустой.



Шарнир помощнее. . Проходной вал из ШРУсов ВАЗ2108.  Вал между ШРУСами - укорочен.
Шаровые из рулевых пальцев ЗИЛ130.









Оффлайн Саня

  • Member
  • *****
  • Сообщений: 3445
  • Откуда: Солнечный Пскобаристан
Узлы сочленения "переломок"
« Ответ #1 : Января 01, 2019, 14:17:41 »
Знаком с таким узлом больше 10 лет
Видео Юры Yri


увидел случайно, именно на каракате, работоспособность доказана, к сожалению отдельного обзорного видео у меня нет.
простота изготовления просто тупо на коленке дрель, болгарка, сварка.
